De dónde salió la idea

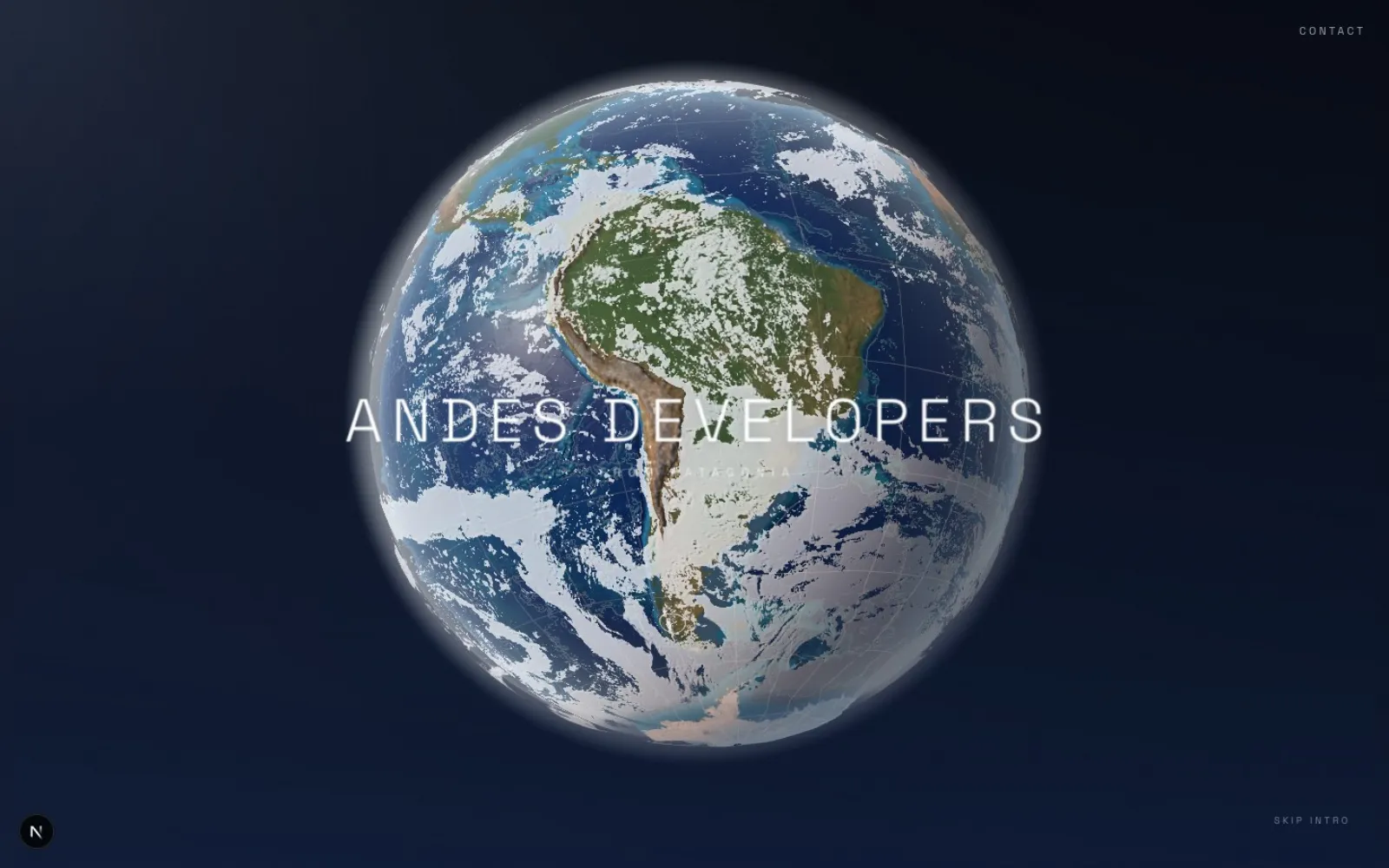

La idea fue de Nicolás: entrar a WORLD y que la cámara arranque arriba del pueblo, suba despacio como una grúa y deje ver la Patagonia, el continente y al final la Tierra entera girando. Nada inventado: relieve real, mar real, nubes reales.
Hubo una discusión que vale contar. Primero probamos un fondo celeste, como el cielo de acá. Quedaba lindo, pero no era creíble: si ves el planeta entero, estás en el espacio. Lo resolvimos con el mismo viaje. El cielo arranca celeste sobre Chaltén y se va oscureciendo a medida que subimos, hasta el azul de la alta atmósfera.
Una Tierra que no dibujamos
La base es Blue Marble, el mosaico que la NASA armó con fotos del satélite Terra, con el relieve y el fondo del mar sombreados. Lo bajamos en su tamaño original, 21.600 por 10.800 píxeles, y lo reducimos para la web.
Para el relieve usamos las alturas de GEBCO, de tierra y de mar. Con ellas el planeta se ilumina como una maqueta: el sol entra bajo desde el oeste y cada cordillera tiene su lado de luz y su lado de sombra. Exageramos la altura cuarenta veces, porque a escala real los Andes no se notarían en el borde del planeta, y sumamos curvas de nivel cada 500 metros, como en un mapa de montaña.
El mar es otra capa: turquesa sobre la plataforma, azul profundo sobre las fosas, y debajo, todavía visible, el fondo marino.
Empezar en Chaltén
Para el primer cuadro hacía falta mucho más detalle. Usamos el material de los mapas 3D que hicimos para Fitz Roy Expediciones: imágenes del satélite Sentinel-2 y el modelo de terreno Copernicus, de 30 metros. Ahí se ven el campo de hielo, las lagunas y el valle del río de las Vueltas.

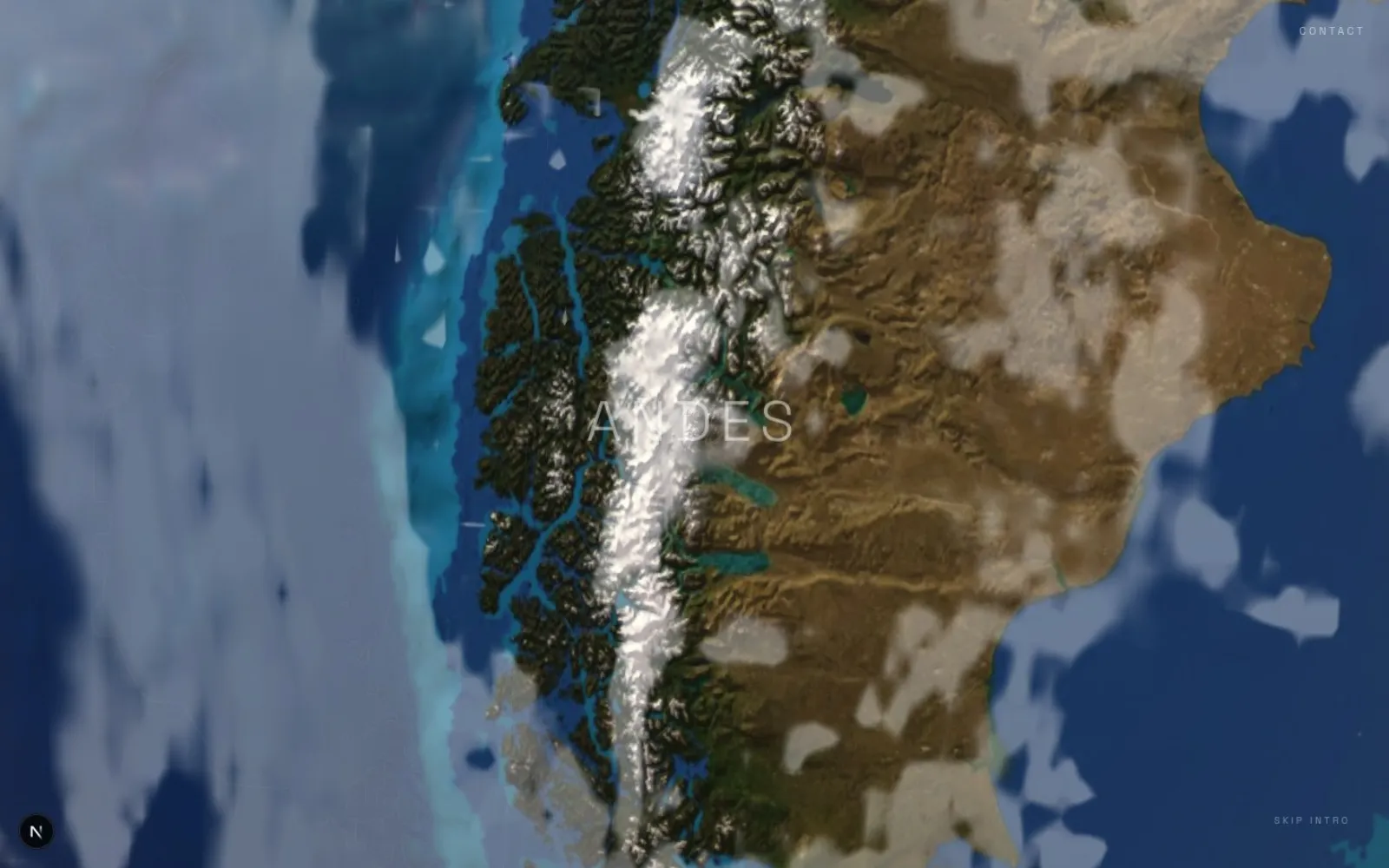

El viaje pasa por cuatro capas que se funden sin corte: Chaltén a unos 27 metros por píxel, sus alrededores a unos 140 metros con el mosaico sin nubes de Sentinel-2 de EOX, la Patagonia a casi 2 kilómetros y el planeta a 10. Igualamos el color de cada una con la que tiene al lado, para que no se note dónde termina una y empieza la otra.
| Capa | De dónde sale | Detalle | Se actualiza |
|---|---|---|---|
| El planeta | NASA Blue Marble y alturas GEBCO | ≈ 10 km por píxel | No |
| La Patagonia | NASA Blue Marble, tamaño original | ≈ 1,8 km por píxel | No |
| Alrededor de Chaltén | Sentinel-2 cloudless (EOX) | ≈ 140 m por píxel | No |
| El Chaltén | Sentinel-2 y modelo de terreno Copernicus | ≈ 27 m por píxel | No |
| Las nubes | NASA GIBS, instrumento VIIRS (dos satélites) | ≈ 20 km por píxel | Cada día |
| La Luna | NASA, Lunar Reconnaissance Orbiter | ≈ 5 km por píxel | No |

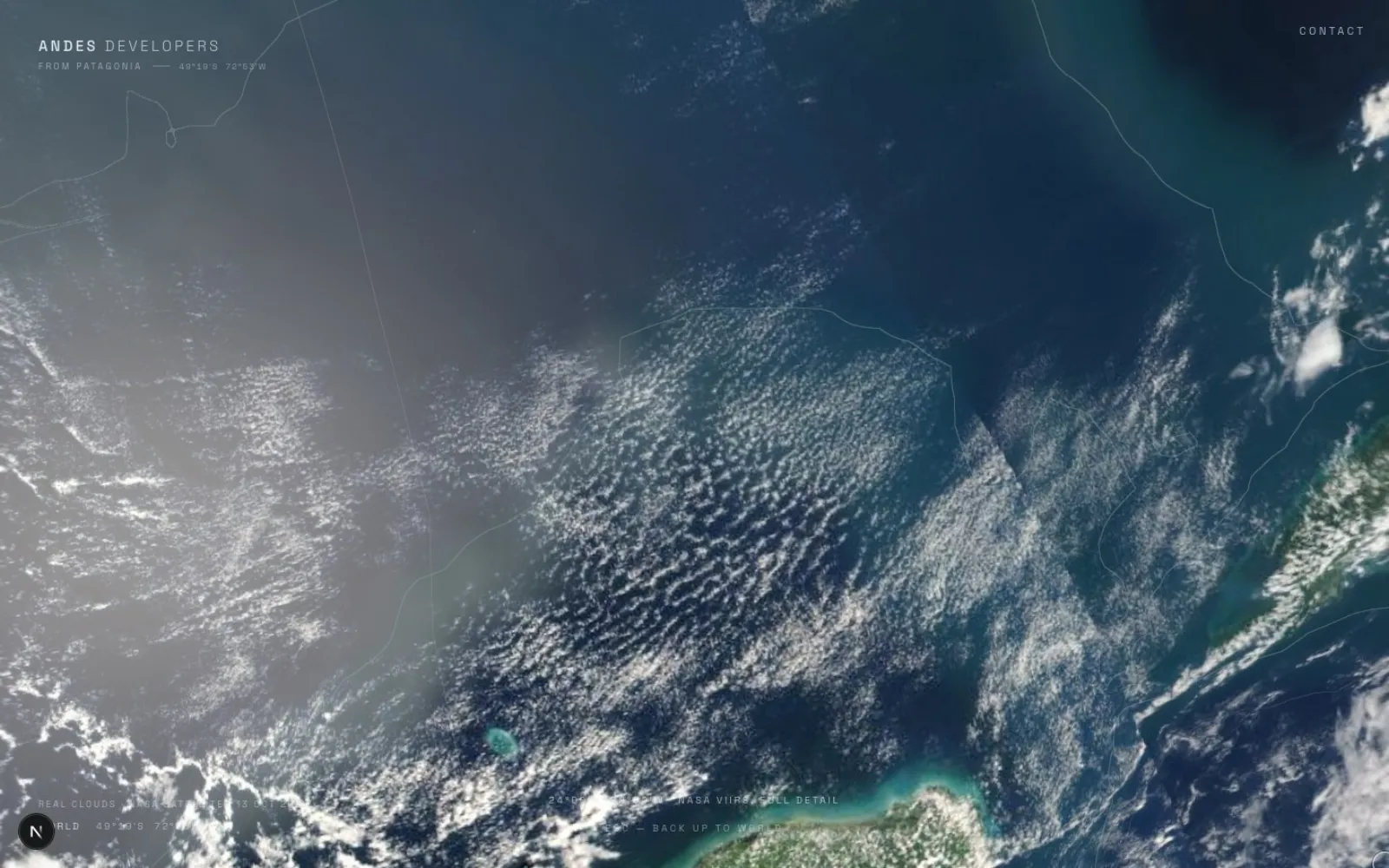

Las nubes de ayer
Las nubes no son un dibujo. Cada vez que alguien entra, WORLD le pide a la NASA la foto del planeta completo del día anterior, tomada por el instrumento VIIRS del satélite Suomi NPP. Es el último día completo: el de hoy todavía se está fotografiando.
De esa foto nos quedamos solo con las nubes: comparamos lo que vio el satélite con la Tierra sin nubes, y lo que sobra es nube. Así las nubes finas quedan transparentes y la nieve no se confunde con nubes. Entre una órbita y otra quedan franjas sin foto; ahí usamos la del satélite NOAA-20, que lleva el mismo instrumento y pasa unos 50 minutos después. Si ayer había un huracán en el Caribe, ahí está. Por eso en pantalla dice de qué día son.
Nuestro mapa

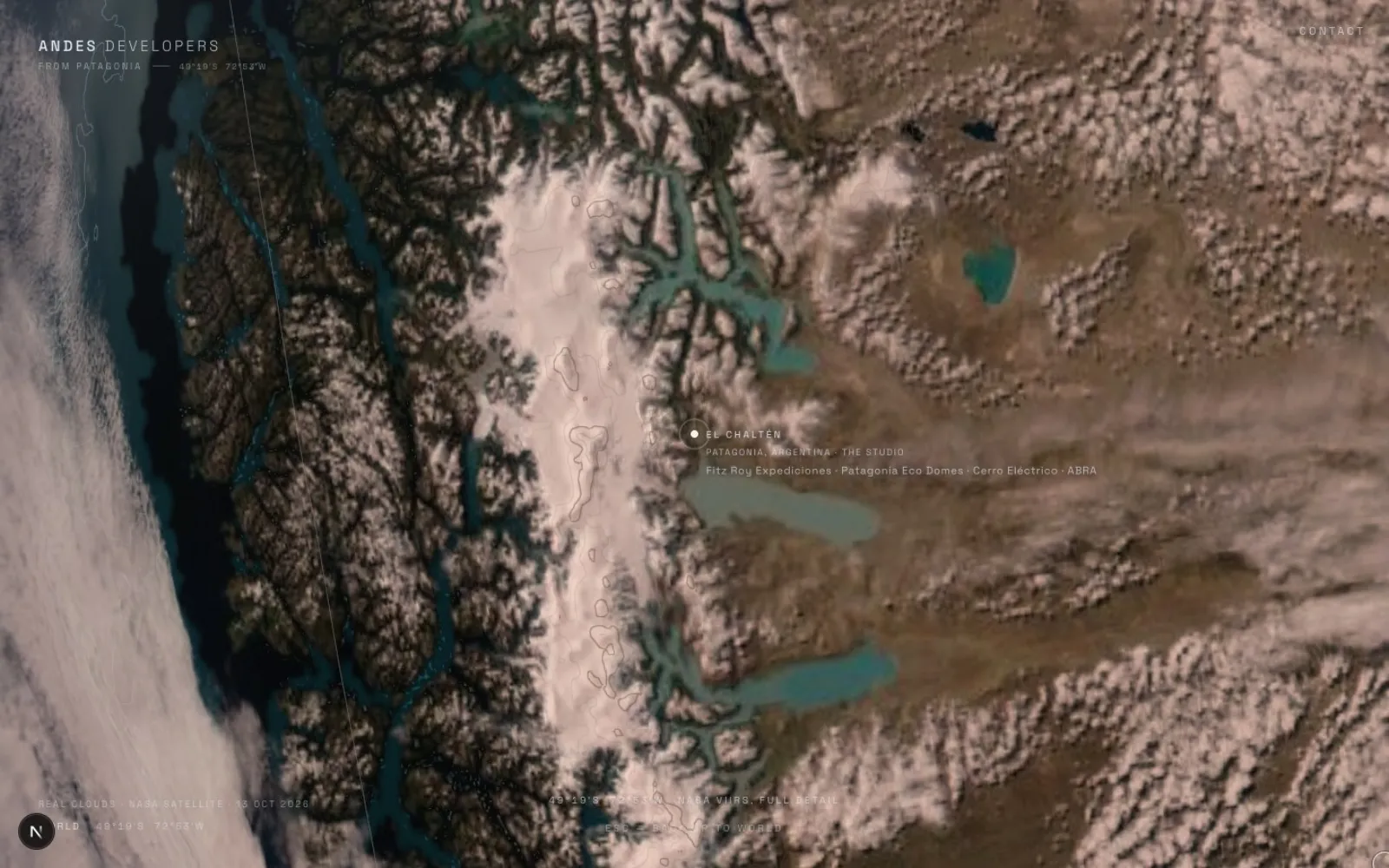

Sobre la Tierra marcamos dónde hicimos cada trabajo: El Chaltén, las Islas Canarias, Lanzarote y Berlín. El planeta no se toca: es el fondo. Lo que se recorre son los trabajos.
Que sea liviano
Todo esto corre en la placa de video de quien lo mira. La Tierra, las nubes y el cielo son programas cortos que se calculan píxel por píxel, sin videos ni modelos pesados. WORLD carga unos 3,8 MB de imágenes la primera vez, y solo cuando entrás.
En la portada, el globo chico que lleva a WORLD es otra cosa: una Tierra de 58 píxeles dibujada sin 3D, a partir de una imagen de 51 KB. La portada tiene que abrir al instante.
Por qué lo hicimos
Porque es lo mismo que hacemos para nuestros clientes, a otra escala. A Cerro Eléctrico le armamos el valle con terreno y satélite reales para mostrar la distancia al sendero en vez de prometerla. Con los datos abiertos que hay hoy, una web chica puede mostrar un lugar tal como es, y eso convence más que cualquier foto retocada.
La entrada a WORLD está en la portada, debajo del botón Enter. Y si querés algo así para tu hotel o tu lugar, escribinos.
Fuentes
- NASA Earth Observatory — Blue Marble: Next Generation
- NASA Visible Earth — Topography and bathymetry (GEBCO)
- GEBCO — General Bathymetric Chart of the Oceans
- NASA Earthdata — GIBS (Global Imagery Browse Services)
- NASA Earthdata — VIIRS instrument
- NASA Scientific Visualization Studio — CGI Moon Kit (LRO)
- Copernicus Data Space — Sentinel-2
- Sentinel-2 cloudless — s2maps.eu by EOX IT Services GmbH (contains modified Copernicus Sentinel data 2016), CC BY 4.0
- Copernicus Data Space — Copernicus DEM (GLO-30)
- three.js
